二世帯化したらここもあそこも‥ 配線工事で解決しましょ♪
最近は僕が電気工事業をやっていることを思い出して
小学校のころの同級生がお仕事依頼してくれる機会も増えてます
今回のご依頼も同級生のお宅で、結婚して自宅を二世帯化。
二世帯化すると見えてくる不便。
その部分を電気工事で補填するため、僕が再び呼ばれることとなりました
今回のご依頼はコンセントの移設・増設×3箇所
LAN端末の移設×1箇所
ドアホンのチャイム増設×1箇所
この3本立てです
まず取り掛かるのは仕事するためにLANの移設から始めます

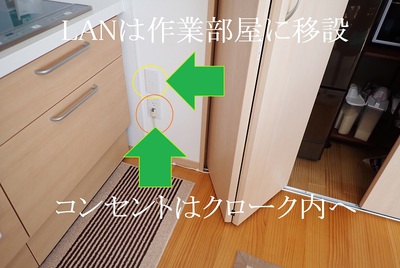

もともと居室だった空間をキッチンへと改修したために
LANもコンセントも使いにくくなっております
コンセントは壁内を通してクローク内の機器への電源としますが、
LANの端末はここにあっても使う機会は皆無です
この端末と配線は天井裏を経由し、
廊下を挟んだ隣の作業部屋へと移設してしまいます
今回は天井裏に自由に行き来できるので仕事が早く進められそうです

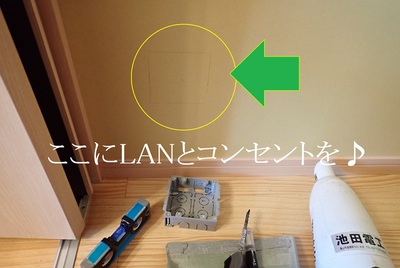

まずは作業部屋のクローク内にLANの移設と、コンセントの増設
クローク内にはなーんにもないので、
すべて天井裏からアクセスして通線と配線をしますよ

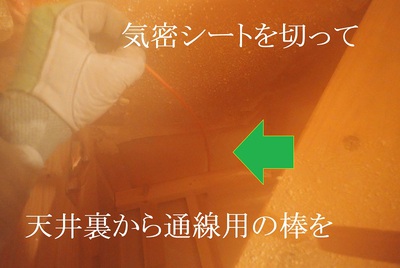

事前に開口しておいて、天井裏に入り通線用の棒を差し込みます
断熱材の中を貫通して開口部まで到達したら
作業部屋から棒に配線を固定、天井裏まで引き上げます
気密シートは壁面内の通気をふさぐ役割を持っています。
切断したままだと壁面結露の原因にもなるので気密テープで復旧です

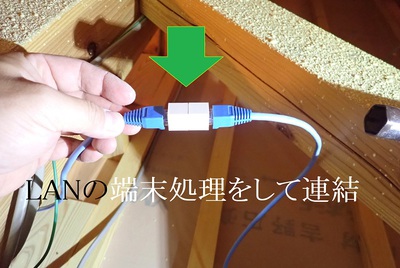

LANはキッチン側から引き揚げた配線と、
作業部屋から引き揚げた配線へ端末処理を施して連結
もともとの接続がB方式だったので、それにならってB方式で仕上げ
電源は作業部屋へ供給してある電源配線から分岐接続。

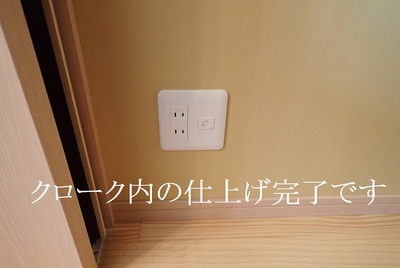

部屋に戻りコンセントとLAN端末を構成したら1か所目の作業は完了です
それに伴ってキッチン側のLAN端末があった場所には
カバープレートにて目隠し処理を行います

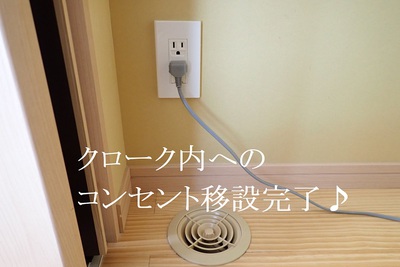

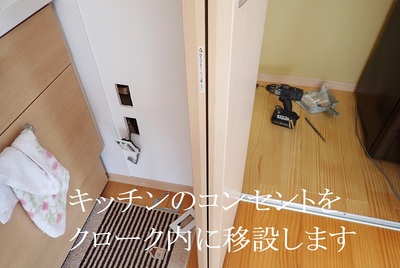

ただ、それはキッチンのコンセントをクロークに移設してから(笑)
作業する覗き穴にちょうどいいのです
こちらの作業は壁内に隠蔽で穴あけして通線するだけなので朝飯前(笑)
あっという間に移設は完了です
キッチン側はコンセントもLAN端末もなくなったので
カバープレートで化粧しておしまい

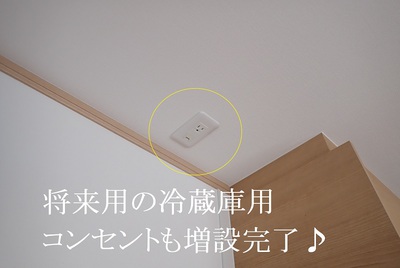

続いて将来のための冷蔵庫用コンセントもキッチンの天井面に作ります
こちらも天井からのアクセスが簡単なのであっという間です
稀な話になりますが、
アースターミナル付きのコンセントを使っているにもかかわらず
アース配線をしていない 「なんちゃって接地コンセント」 も見かけます
手抜きが新築でも見かけられることもあるので要注意です
休憩にコーヒーを頂いて、次が難易度の高めなチャイム増設工事
これは事前に友人にも伝えましたが、どうしても一部露出になってしまう工事
許可を貰ってはいますが、ミスできない一戦‥

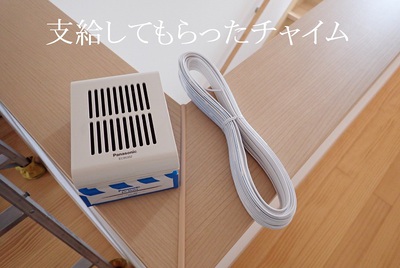

支給してもらったチャイムと配線を使って工事を進めます。

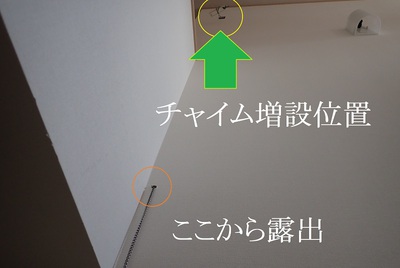

まずはチャイムを2階の廊下の中央付近に設置していきますが、
有線でつなぐ部分はできる限り隠蔽していきたいので壁内を通線します。
2階から1階の天井裏まで一発で通線できれば問題は無いのですが、
現代の建物はネタレス工法が当たり前。
1階と2階間の隙間は皆無といっても過言ではありません
ワイヤレスカメラで壁内を覗いてもやはり2階の床までしか隠蔽できません。
ということで、苦肉の策ですが隠蔽できない部分は
プラモールでの化粧配管で進めていきます。

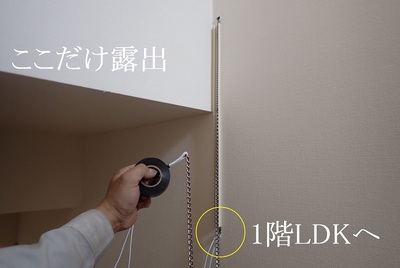

労しても露出してしまうのはこれだけあります。
2階床の上面部分の下には構造体の梁。
その下には1階部分の天井裏空間があるためこれだけの露出となります。
他にも方法はいくつかありますが、シンプルに仕上げるならこれが一番。

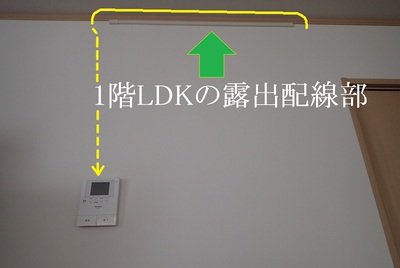

貫通した先は1階のLDKの天井面付近にある廻り縁
横引き配線は階段室では目立ちすぎるので、
LDK側の天井付近にてできるだけ目立たない様に露出配管しました。

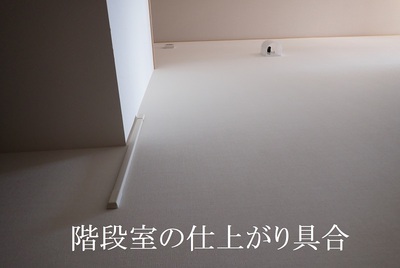

階段室の仕上がり具合はというとこんな感じになります

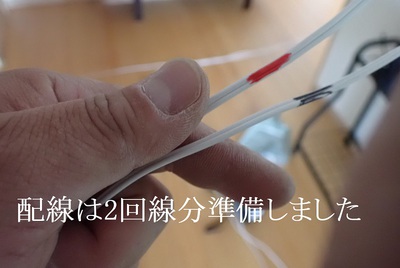

配線が20m支給されていたので、
10mづつに切断して2回路配線してあります。
こうすることによって将来的に2階との通話が必要になった時
その配線を利用することができるので手間がググっと減りますよ
作業は9時から開始で12時を少し回るくらいで終了です
帰り際に 「お茶たてるで少し付き合ってくれ」 とのことで茶室へ
」 とのことで茶室へ
実は僕の友人、お茶の先生で、免許皆伝の腕前なのです
今日は時間が時間なので電気でお湯沸かしです(笑)
正式にお茶を頂くのは初めて。
ちょいと緊張(笑)
教えてもらいながら抹茶を頂きましたが‥これがまたおいしい
苦みもなく、まるで抹茶アイスを食べた後の様な優しい甘さが口に残る。
最近は製法もパッケージ技術も進化して、常に出来立てを味わえるのだとか。
いや、美味しいお茶ありがとうございましたm(__)m
今回の工事も満足して頂けたご様子でほんとよかった
この度のご用命、誠にありがとうございました
***********
***
