池田電工の、やってみせます！ › 『電気電子の雑学』
2022年05月11日
テレビの壁掛けは案外簡単！ 取付時の注意点をどうぞ♪
「テレビを壁掛けにしてみたい‥」
そう言ったご要望は意外にも多く、今までも何件か施工しております
‥ところが
地元の店舗には壁掛け用の金具が売っていない
そんな事実を知った今日この頃です
今回は普通よりも高い位置にテレビを壁掛けさせて頂きまして、
アームで自在に向きを変えて頂けるような施工としました
※こちらでも今までの方々に見て頂きたいので、
しばらくはリンク用の記事投稿していきます
テレビの壁掛けはDIYでもできますが、不安な方はこのブログを
ご覧いただけたらいいかな？ って思います。
それでは今日も張り切っていきましょう
***********
***
池田電工へのお問い合わせ方法は以下の通りです。
電話 0577-34-2633 （繋がりにくい場合があります）
FAX 0577-34-2829
携帯 090-1096-1567 （直通で僕が出ます）
Mail
ikedadenkou@gmail.com
※すぐにお返事できない場合があります、ご了承ください。
岐阜県高山市の電気工事店です。
お気軽にお問い合わせください
（融資・車輌買取等の電話・FAXはご遠慮願います。）
2022年02月11日
Wi-Fiを増設のための電源工事 + プチアドバイス
今回のご依頼は
「Wi-Fiの機器を廊下に増設するから、その電源を準備してほしい。」
この様な内容でしたので、和室のコンセントから廊下へと
目立たない露出配線で施工させて頂きました
ただし、露出配線と言っても、
目に見える場所に堂々と配線したわけではありません(笑)
茶色のカラーVAを使って、
押入の中を、目に見えない位置で配線させて頂きました
押入内部から既存コンセントの中へ穴を貫通させて、
そこに通線していく作戦です
押入内部からコンセントボックスへ向けて穴を貫通させて、
そこへ配線を通して固定していきます
押入内部の露出配線部分も正面からは見えにくい位置なので
露出配線ですが目立たない状態で配線が可能です
押入は二段になっているのでそこへと配線を進めていきますよ
間口二軒分（1800mm×2）の配線をして、
廊下へと配線を貫通。
廊下にコンセントを準備させて頂きました
和室のコンセント側はコンセント裏での送り配線ではなく
結線による分岐配線で施工しております
当初Wi-Fiは廊下の突き当りに設置するとのことで、
本来コンセントはこの位置にする予定ではありませんでした。
Wi-Fiの施工会社さんがその位置を指定したらしく、
僕が電源工事の下見に入った時に少しアドバイスをさせて頂きました。
① Wi-Fiは人が使う中心にあるのが一番効率が良いです。
② 二階廊下の突き当りで電波を飛ばしても一階では電波が弱くなる。
③ 壁や建具を隔てるほど電波は弱くなる。
これらを知って頂いた上で居室を照らし合わせると、
設計位置では全く外れており、設置する効果があまりないと考えました
お客様もそれを聞いて納得したご様子
お客様は僕の友人でもあるので、せっかくならとアドバイスした次第です
通信用の盤がある場所も工事会社さんが通線できるように準備。
ここまで準備したらあとはお任せです
ようやく待ちに待ったインターネット環境が整うとのことなので
快適に使っていただきたいですからね
この度のご用命、誠にありがとうございました
***********
***
池田電工へのお問い合わせ方法は以下の通りです。
電話 0577-34-2633 （繋がりにくい場合があります）
FAX 0577-34-2829
携帯 090-1096-1567 （直通で僕が出ます）
Mail
ikedadenkou@gmail.com
※すぐにお返事できない場合があります、ご了承ください。
岐阜県高山市の電気工事店です。
お気軽にお問い合わせください
（融資・車輌買取等の電話・FAXはご遠慮願います。）
2021年12月15日
電気のポールにもスポーツのポールにも支線、根巻施工！
今回のご依頼はとある学校の送電用ポールの改修と、
グラウンドにあるスポーツ用のネット支柱3本の改修施工のお話
ネットのポールについてはす電に電気工事でも何でもありませんが、
ご依頼下さった以上は完璧に直しますよっ
ネットのポールには根元にコンクリートを打ち込んでありました。
だけど地盤が柔らかすぎたために根元から中心のポールに向けて
引き倒される形で歪んでいます
これを直すには一度ポールの周囲を掘り起こした上でコンクリート打設。
左右にあるポールには視線を施して強度を上昇させる作戦です
3本とも根元を重機で掘り起こして水準を調整
いくら軟弱な地盤と言えども、
これだけの範囲をコンクリートで覆ってしまえば強度は万全です
手によるコンクリート打設も考えましたが、
3か所ともこの量を練るのは正直キツイ(苦笑)
ミキサー車を手配してコンクリートを直で打設して仕上げました
掘り起こした3箇所に必要な量のコンクリート量を計算するわけですが、
計算はいたって簡単です。
容積を計算してあげるだけですからね
（縦幅m × 横幅m × 深さm） ― （縦幅m × 横幅m × 深さm）
つまり、 （穴全体の容積） ― （ポール部分のコンクリート容積）
これを3箇所足してあげれば必要な量が出せるというわけです
僕の計算では 0.7㎥（立法メートル） 、0.7立米とも言いますね。
ただ今回は送電用ポールの改修もあるので、
そちらの分のコンクリート打設も鑑みて 0.8㎥ のコンクリートを発注。
午前中の穴掘りにて建柱しておいて、
型枠形成直後にミキサーの到着でした
こちらのポールは送電用のものなので、
ポール全長の 1/6 の埋設が不可欠です。
ポール自体は 6m なので 1m埋設すればOKと言う事なのですよ
6m のポールは車に積んで運ぶんですが、実際に積むとこんな感じ
街中は完全にアウトな状態です
こちらのポールの穴ですが、手掘りで垂直に 1m 掘っています
そこから周囲を掘り下げて木枠を形成。
コンクリートの根巻をするという施工方法になります
コンクリートは 0.8㎥ でジャストでしたよ
この日は穴掘りとコンクリート打設にて終了。
後日に4本ともに装柱を施していきます
―そして後日。
最初に送電用ポールに装柱を完了させて、電気復旧を優先します。
送電線の距離もかなりあるので、支線は必須となります
倒木によって引き倒されたポールにつながっていた碍子ですが、
金具の部分が伸びてしまっています。
強度のある金具がここまで伸びるのには相当の衝撃があったと言う事‥
今回復旧できて本当に良かったです
スポーツ用のネットも張り直して、左右のポールには支線を施工。
これでもう、よほどのことがない限り倒れませんよ
電気のポールは然りですが、こういった上部へ力の掛かるポールには
支線を取るのが必須です。
たとえコンクリートで地盤を盤石にしたとしても、
ポールは必ず力の掛かる方へと引っ張られます。
力が拮抗していれば倒れないという事です
今回の施工も無事に完了
この度のご用命、誠にありがとうございました
***********
***
池田電工へのお問い合わせ方法は以下の通りです。
電話 0577-34-2633 （繋がりにくい場合があります）
FAX 0577-34-2829
携帯 090-1096-1567 （直通で僕が出ます）
Mail
ikedadenkou@gmail.com
※すぐにお返事できない場合があります、ご了承ください。
岐阜県高山市の電気工事店です。
お気軽にお問い合わせください
（融資・車輌買取等の電話・FAXはご遠慮願います。）
2020年11月17日
コンプレッサーに電源コード♪ 定格電流と過電流のお話
」というお困りのお電話相談でした
電源配線がもともと無いコンプレッサーという話で、コンセントプラグをつけて
現場に持っていけるようにしたいというお話でした
あっ、しまった‥
ご依頼を受けてからハッとする自分
心配だったのが電源配線が無いと言う事は、据え置きタイプの可能性あり。
そうなると電流値が 20A（アンペア） を超えるような大型機器なのかも？？
という感じでしたが‥現地で確認すると 100V（ボルト） 電源で、
750W（ワット） の単相モーターで一安心
まずはモーターに記載のある銘盤を見て詳しく情報を分析銘。
モーターに貼ってある銘盤にはモーターの定格電流が書かれています
定格電流というのはざっくり書くと 「ここまでの値で使用してくださいね。」
という意味合いです。
記載のある 11.3A（アンペア）
これがこのモーターの定格電流と言う事です
この定格電流、モーター内部のコイルに連続して流せる最大の電流値です。
もしこの電流を越えた電流（過電流）を流し続けるとどうなるのか？？
流し続けてしまうとこのモーターは焼けて使い物にならなくなってしまいます
コイルに過電流が流れ続けると、モーターがどんどん熱を持ちます。
そして焼け付いてモーターが故障するという感じです
お客様のところに来る前に電源コードはいくつか選定して持ってきました。
今回使った電線はこちら、VCTF2sq-4C です
持ち運びすることと、コンセントにさすことを考慮してコードを探す‥
実は3芯の電線を探したが倉庫に見あたらない
仕方がないので1本使わずに3芯として使っております(苦笑)
4芯として使っても 15A（アンペア） の許容電流がありますよっ
コンセント自体が 15A（アンペア） までの仕様なので問題なし
3芯だと 17A（アンペア） の許容電流となります
モーターの定格電流も 11.5A（アンペア） なのでこのコードでOK
3芯の1本も接地（アース）用として使いアース端子も準備しておきます。
本体にもアース線をしっかり取り付けておきましょうね
移動式の機械にもアース配線は必須ですよ
電源コードを取り付けてハイ終わりというわけにはいきません。
コードは今きれいに収まっていますが、移動して現場で使うとなると
電線がぶらぶらしている状態ではいつ断線してしまうかもしれません
ラッシングで一部分を保護して‥インシュロックで固定しておきましょう
ちなみに、今回取り付けたコードの長さは3mです
これで施工完了です
さて、試運転もしてちゃんと動くかも確認しておきましょう。
タンク内に空気を溜めない状態での運転では 10.18A（アンペア）
空気を溜め始めると徐々に電流値が上昇していきます。
11.13A（アンペア） なので定格電流値以下。
ところがずっと計測していくと徐々に電流値が増えていく‥
タンクに空気を圧縮して送っているから電流が高くなるのは想定していたけど
定格電流値を越えて過電流状態に突入
計測値がどんどん上昇していくっ
うーん、これってメーカーの設計は正常なのかな？？
コンプレッサーは空気が一定数溜まると停止しますが、
当然空気を使用して圧が下がると再起動します。
間欠運転で定格電流を超える時間は数秒、もしくは数分ですが
これが何度何度も続くと故障する確率が上がっていく気がしますね
世の中のコンプレッサーを知り尽くしているわけではないので
何とも言えませんが
試運転も無事？ 完了したので僕は別の現場へ
先ほどの電流値が気になったのでお客様にも
「長時間使用する際はある程度間隔を置いて使ってくださいね。」 と報告。
せっかくの新品がすぐに壊れたら目も当てられませんので
説明書をよく読んで安全にお使いくださいませ。
この度のご用命、誠にありがとうございました
***********
***
池田電工へのお問い合わせ方法は以下の通りです。
電話 0577-34-2633 （繋がりにくい場合があります）
FAX 0577-34-2829
携帯 090-1096-1567 （直通で僕が出ます）
Mail
ikedadenkou@gmail.com
※すぐにお返事できない場合があります、ご了承ください。
岐阜県高山市の電気工事店です。
お気軽にお問い合わせください
（融資・車輌買取等の電話・FAXはご遠慮願います。）
2020年01月23日
電気工事士試験合格しましたか！？ そんなあなたに工事必須道具を紹介します♪
電気工事士の合格発表がされて数日経過しましたが、
みなさま結果はいかがだったでしょうか
「受かったから電気工事をするぜっ
」 という方、
」 という方、抜粋して紹介していきまーす
ちょっと使う物ならホームセンター品で事足りますが、
それで飯を食おうと思うならちゃんとプロ用工具をそろえましょ♪
今回は基本的に毎度の使う、電気工事に必須の装備品に絞ってご紹介
今回のご紹介は、あくまでも僕の世界観で話している‥
そういう認識でお願いします(笑)
さてさて、まずは基本の基本 『腰道具』 ですが、
これも人によって装備や道具の種類が変わります
僕の腰道具はというとこんな感じですぞっ
工事士さんや、会社毎に使う装備からメーカー、
腰道具の組み方まで変わる奥の深い必須装備品
仮に僕が他の人の腰道具を借りて仕事したとしましょう、
その時の作業効率は絶対に半分以下になること間違いなし
自分の使いやすい位置、手を動かしたときに的確にその道具を手にできる。
慣れてくると腰道具は完全に体の一部と化していきます。
自分だけの装備になるので、自分の手に合う工具を選ぶこと、
それを収めるサックもかなり重要になりますよ
では‥僕はどんな道具を装備しているのか見てもらいましょう
腰道具の装備をサックから外すとこんな感じ。
これも自分がどんな工事を主に行っているかで変わっていきます
自分の会社に勤めだして、この15年で絶対に必須となった道具がこちら
「ペンチ、ニッパ、ラジオペンチ、ネジザウルス」
「プラスドライバ、マイナスドライバ」
「ミニプラスドライバ、ミニマイナスドライバ、ちびプラスドライバ」
「ミニモンキーレンチ、スケール、電線磨きブラシ」
「水準器、テスター、検電器、」
「電工ナイフ、引き回しのこぎり、カッターナイフ」
「ビニルテープ、ワンプッシュ（下地探し用）、懐中電灯、マジックペン」
「ドライバービット各種、ステップル補助器、インシュロック」
住宅工事と工場の工事はこの装備で十分力を発揮できます
あとは足りない工具を袋に詰めて持ち込んで作業するスタイルです
とにかく使う物だけを身に着けるのが腰道具を軽くする小技。
でも、現場入りしてドライバーが抜け落ちていたりするともうがっくり‥(苦笑)
ほぼ使わないものは現場ごとに準備して持ってい行くのがベストです
テスターは電圧の確認や電流の測定に必須なので、
腰道具にはいつも入っていますが、これは基本中の基本アイテム
電気工事士なら必ず1つはもってますよっ
電気工事士の三種の神具の一つです
電圧測定から電流測定、電線の導通確認や抵抗値の測定など、
これが一台あるとないとでは全然ちがいます
無くてはならないアイテムです。
‥ただ、デジタルの弱点は誘導の電圧なども検知してしまうので、
アナログのテスターもあるとベストなのです
そういう時に使うのが、旧式のアナログテスター
クランプ付きの新品と、旧式の2台を車載していますよー
工場などでは電線が太いので、電流値を測るのにはこれが必須です。
ちなみに、どちらも電圧測定が可能なので、
誘導電圧を拾いたくないときはこのアナログテスターが活躍します
古いからと言ってバカにすると罰が当たりますよ(笑)
工場ではこのテスターを持ち歩くことが多いですねー
ここから紹介するテスターは、個人で揃えるにはちょっと大変に(苦笑)

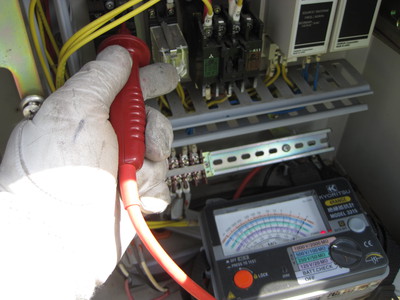

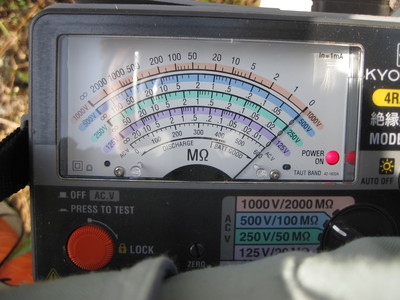

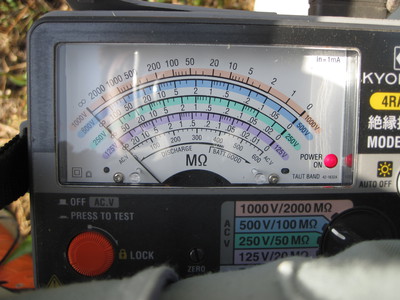

でも、次に使用頻度の高くなるのは 『絶縁抵抗測定器』
通称 「メガオームテスター」
これも電気工事士の三種の神器の一つです。
電線間の絶縁状況（漏電測定）や、機器の絶縁確認に使います
「分電盤や配電盤のどの回路が漏電しているのか？」
などなど、これが無いと悪い部分が特定するのに厳しい場面があります
あって困る装備ではありません
そして、三種の神器の最後を飾るのが 『接地抵抗測定器』
通称 「アーステスター」 です
精密な接地（アース）を測定するにはこれが必須
A種 10Ω（オーム） 以下
B種 150/I（地絡電流）Ω 以下
※1秒を超え2秒以内に自動的に高圧電路を遮断する装置を
設置する場合300/IΩ 以下、1秒以内の場合は600/IΩ 以下
C種 10Ω（オーム） 以下
D種 100Ω（オーム） 以下
この様に、厳しい基準があるので接地（アース）の測定は必須なのです
住宅の場合では漏電遮断器を必ず使うので
500Ω（オーム）以下で大丈夫なことがほとんど
住宅用で簡易的にアースを計測するのに便利な測定器もあります
それが下の写真の 『簡易アーステスター』 です。
これは住宅のアース付きのコンセントのアース測定にすごく最適
竣工検査前に家中のアース状況をこれで測定できるので重宝します
100V（ボルト） のコンセントがあればアースの測定が可能なのです
工場の三相動力の工事をされる方にはこちらもお勧めします。
それが 『検相器』
機械の正常な運転、電源運用には必須です
機械の中にはギアが複雑に噛み合っていて、
モーターが逆回転してしまうことで破損してしまう機械もあるのです
通常新しい機械は正相（右回転）で動くものなのですが、
古い機械は内部配線が現地の電源に合わせて
逆相に配線しなくてはいけないことも時にはあるのです‥
電線の色は正相で配線されているのにもかかわらず
逆相で通電していることもあるので動力は恐ろしい‥
この検相作業は工場作業では本当に大切になってきます。
電柱側から逆相のこともあるので、検電、検相は必須ですからねっ
あとは‥あると便利な伸縮タイプの検電器
僕は高圧設備も工事することがあるので、
停電後のキュービクルの中の検電や、
電柱の腕金の検電にはこの伸縮タイプの検電器が活躍します
うーん‥あとは、個人的にあると便利だと思うのがもう一つありまして、
トランスや、コンプレッサーなどの触れられない温度測定したり、
エアコンの吹き出し口の温度を測定するのにはこの温度計が便利です
これは安物測定器なので、あくまで簡易的な温度測定用です(笑)
今回の道具紹介はこんなところかな？？
このほかにも必須の工具はたくさんあります
圧着ペンチ（実は種類がめちゃくちゃある）とか、
学校でも試験勉強でも学べないもを目にしていくことがあると思います。
電気工事の世界は単純ですがものすごく奥の深い世界
管理を目指すか、現場を目指すか、はたまた両方目指すか。
これによって必要な資格も変わってきます。
従事する仕事の世界でも変わってくるのが資格
電気工事士に従事する資格にも三種の神器というのもあったりします(笑)
① 電気工事士（1種 or 2種）
② 消防設備士（甲種4類） 乙7類もあります。
③ 電気施工管理士（1級 or 2級）
ちなみに僕は 乙7類 以外は取得済みです
ビルメンと呼ばれるビルメンテナンスの仕事を目指すと、
三種の神器も変わります。
① 電験3種
② ビル管理士
③ エネルギー管理士
ボイラー技士も必要だったり‥これまた深い話になるのでやめましょ
ボイラー技士は高校の時に受けて落ちました
道具同様に、自分が今後本当に必要となるであろう資格に絞る。
これもとても大切だと思います
今日のお話はこんなところでおしまいにしましょー
今日も一日ご安全に
************
***
池田電工へのお問い合わせ方法は以下の通りです。
電話 0577-34-2633 （繋がりにくい場合があります）
FAX 0577-34-2829
携帯 090-1096-1567 （直通で僕が出ます）
Mail
ikedadenkou@gmail.com
※すぐにお返事できない場合があります、ご了承ください。
お気軽にお問い合わせください
（融資・車輌買取等の電話・FAXはご遠慮願います。）
2019年11月01日
鳥害？？ センサーライト破損‥ 新品へ更新です！
先日お客様からお電話を頂きまして、
「センサーライトが付きっぱなしになってるから交換してほしい。」
この様なご依頼を頂きました
最近はホームセンターにも安くセンサーライトも出回っていて、
センサーライトの更新依頼自体が凄く久しぶりです(笑)
朝一番に行って、現地を確認すると‥
あー‥確かに点灯しっぱなしでござるよ
これはもうセンサーが正常に働いていませんなぁ
かなりの高所に設置されているので、
お年を召されたお客様にはちょいと交換は難しそうです
大丈夫、お任せくださいませっ
いつも車に乗せているデカ脚立でライトのところまで登っていくと‥
むおぉー
これは燕さんの仕業かな‥
大事な電子部品の収まっている場所に大量の糞尿がぁぁぁ‥
故障原因はこれじゃないかな
お見せできる状態ではないのでモザイク処理(苦笑)
これが原因だとははっきりとは言えないのですが‥
センサー部分の裏側に山盛りになった糞尿があって、
もしかしたら隙間に入り込んだ可能性が‥
機種もかなり旧型なので、
タイミングがたまたま悪かっただけなのかもですけどね
故障したセンサーライトは撤去

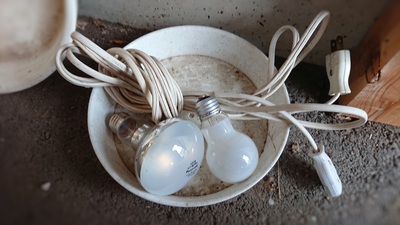

電球はまだ使えるので、
センサーライトに電源供給してあった延長コードと共にお返しいたします
撤去と掃除を済ませたら新しいセンサーライトを準備
RITEX の 「LED-AC314」 を取り付けます
7W（ワット） のLEDを搭載したスポットライトが2発
消費電力 14W（ワット） と、ほぼ同じくらいの明るさを実現しつつ
消費電力は今までの 60W（白熱電球×2） 計 120W（ワット） からの
大幅な節電となります
LEDですのでもちろん長寿命
ただし、最近のセンサーライトは安さ重視のためにLEDチップが破損したり、
センサーが故障したりと粗悪品や生産ロットの影響で調子が悪いものも
存在するので注意が必要なのです
安かろう悪かろうではないですが、
そういう物があるということだけ知っておいていただけると良いと思います。
この製品のいいところは、
電源コードが3mも標準で銃にされているところ
車庫内のコンセントまで、ピッタリの長さでした

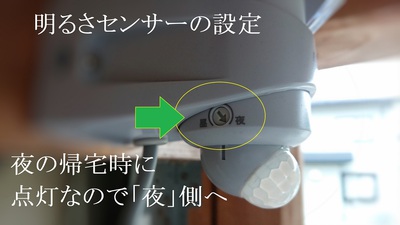

設置したら、続いて人を感知して点灯し始める明るさの調整です。
設定する場所は、正面向かって左側にあります

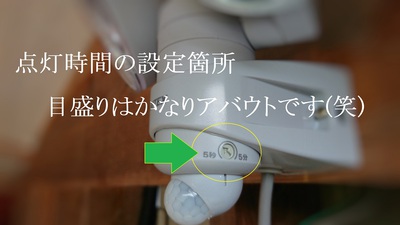

向かって右側には点灯する時間の設定する部分がありますよ
目盛りがかなりアバウトなので、なんとなく 「こんな感じかなー？」
の設定でおおよそ正解です(笑)
このくらいの設定時間でちょうどいい感じになります（経験談）

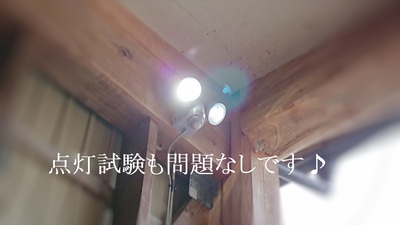

コンセントにプラグを差し込み、最後に点灯試験をして完了
これは夜明るいぞー
これにて一件落着、次のお客様のところへGO
センサーライトは便利ですが一長一短ある製品でもあります。
反応するのは人だけでなく、車や動物にも。
また熱気が動くような場所でも反応することがります
ライトの角度が向けたい方向にならなかったりと、
最近の機種はそういうことも多く、機能を求めると高額になります。
迷ったらご相談ください
この度のご用命、ありがとうございました
************
***
池田電工へのお問い合わせ方法は以下の通りです。
電話 0577-34-2633 （繋がりにくい場合があります）
FAX 0577-34-2829
携帯 090-1096-1567 （直通で僕が出ます）
Mail
ikedadenkou@gmail.com
※すぐにお返事できない場合があります、ご了承ください。
お気軽にお問い合わせください
（融資・車輌買取等の電話・FAXはご遠慮願います。）
2019年09月28日
負担金？ 財産分界点？ スマートメーター? 電気の豆知識♪
移設工事の際にお客様に負担を掛けない様にするには‥？？
そもそも移動するだけだから負担なんかない？？
いえいえ、実はあるんですよー
今回の施工内容は、駐車場を整備するために引き込みの柱を新設して、
その新しい柱に設備をぞっくり移動する（今回は一部新設）という工事

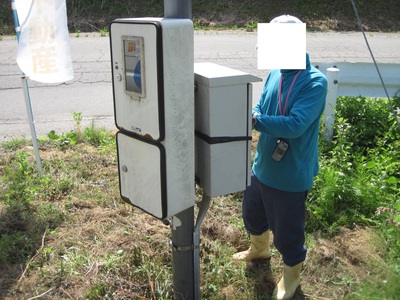

下の写真では手前側にある設備が今まで使っていた設備です。
そして、黄色の丸で囲った部分に同じ設備を新設します。
注意しなければならない点は施工によって違いますが、
今回の場合は以下の通りです。
電力会社の設備を改修する際には、
必ず負担金の発生する要素というものがあるのです
スマートメーター（SM）の移設 → 負担金発生の要素
引込位置(支持点)の変更 → 負担金発生の要素
移動や設備変更の際には、
上記したようにお客様の負担金が発生してしまうのです
これを回避する方法としては、契約容量を上げる。
今までは 20A（アンペア） の契約でしたので、これを 30A（アンペア） へと
契約を増強更新するという一手があります。
今までの設備でいうところのサービスブレーカの交換です。
‥ですが
必要のない電力を増強しても今回はなんのメリットもありません
もしこれが機械式メーターであったならまた変わってきます。
実は、機械式メーターからスマートメーターに更新すると‥？？
負担金がなくなるんです
他の部分をいじっても負担金無しで行けるんですよ(苦笑)
このカラクリを毎度駆使して、お客様の負担を毎度減らしております
今回はお客様にも負担金が発生してしまう旨をお話をさせていただき、
負担金をお支払いいただく形で書類を進めました。
さて、先ほどの設備の内部にはサービスブレーカがありましたが、
新設する設備にはありません
それはなぜなのか？？
知っている方もかなり増えてきているとは思いますが、スマートメーターには
サービスブレーカの機能が内蔵されているんですよ
設備の設計時に、最大で使える電流値を事前に設定しておくことで
電力会社に電話するだけでその電流値まで簡単に上げることができる‥
分かりにくいですよね
今回の場合で説明しますと、
20A（アンペア） のブレーカがメーター内に内蔵されていると考えてください
なので 20A（アンペア） を超える電気を使うと遮断（自動復旧）します。
例えばここで、「もう 10A 増やして 30A に増強したいな。」
そうお客様が考えたとします
今回の設備設計では 30A まで最大で使える設計にしてあります。
ですので電力会社さんに 「30A にしたいんですけど‥」 とTELすると、
遠隔操作でスマートメータ内部の内蔵ブレーカが 30A（アンペア）に
この様なことができるようになっているんです
「遠隔操作」 「検針員不要の電波通信検針」 「停電せず修理可能」
これがスマートメータと呼ばれる所以なのです
もう少し踏み込んで話をすると、電力会社も自由に切り替えができる。
この辺りもスマートと名付けられた所以かもしれませんね
なので、今までは中部電力だったけど、〇〇電力にしたい
そう考えたときも変更が可能です
ここで勘違いしてはいけないのが、〇〇電力にしたからといって
周囲が停電でも電気が来るんじゃないかと思っているそこのあなた‥
勘違いしてはいけませんよ‥電気料金を他社の設定にするだけで、
回線そのものは管轄内の電力会社の回線です。
周囲が停電すれば当然電力会社が違えど停電しますからね
スマートメーターの説明としてはこんな感じでしょうかね？？
おっ、そういえばスマートメーターは10年で更新するとのことです。
これも電力会社の方から聞いた情報です
よーし、新しい設備を準備して建柱も完了しましたよっ
今回の施工、整地途中の為、根元をコンクリート打設にて強化！
整地作業が完了した時に、
コンクリートの表面が舗装路面の仕上がり面と同じになるように施工
最後に柱の垂直を調整するための支線を施工
これで引き込み電線の張力で柱が倒れることはありませんよ
アース（接地）工事も万全
90Ω（オーム） で、図らずも 『D種設置工事』 状態です
ちなみにD種設置工事は抵抗値が 100Ω（オーム） 以下です。
漏電遮断器を設備しているので、通常は 500Ω（オーム） 以下でOK
抵抗値が低いにこしたことはありませんからね(笑)
※低圧電路において当該電路に電流動作形で定格感度電流
100mA（ミリアンペア）以下、動作時間0.2秒以下の
漏電遮断器を施設するときは500Ω（オーム）以下でOK
内線規定より抜粋しております
そうそう、あとお客様からよく質問を受けるのですが、
「どこまでが電力会社の設備で、どこからが自分の設備なのか」
」知っているようで意外に知らないことを記載しておきますね。
電力会社と、自分の持ち物である設備の分離点を
中部電力管内では 『財産分界点』 と呼んでいます。
分かりやす図があったのでお借りしてきました
※図は「i+i」様のサイトからお借りしています。
呼び名が違うだけで東北電力さんと中部電力さんの分界点は同じです。
アンペアブレーカーと書かれているものが、
こちらで言うところのサービスブレーカ―です
引込線取付点と書かれているところが財産分界点ですね
赤く書かれているところが電力会社の設備であり、
この部分の破損や修繕は電力会社の管轄であって、
それ以外の部分はお客様の設備であり、自己負担となります。
今回の施工もこれにて無事に完了です
今日のブログはスマートメーターと、財産分界点などの
ちょっと知っていた方が良さげな部分を書いてみました
いつの日か電気工事屋さんとが工事士に来た時に話をする機会があれば、
今回の知識を覚えておくと話しがしやすくなるかもしれませんよ～
今回のご用命、誠にありがとうございました
************
***
池田電工へのお問い合わせ方法は以下の通りです。
電話 0577-34-2633 （繋がりにくい場合があります）
FAX 0577-34-2829
携帯 090-1096-1567 （直通で僕が出ます）
Mail
ikedadenkou@gmail.com
※すぐにお返事できない場合があります、ご了承ください。
お気軽にお問い合わせください
（融資・車輌買取等の電話・FAXはご遠慮願います。）
2019年06月17日
高所エアコン設置完了♪ Twitter上の「施工不良」話しも少々
今日も元気にエアコンのお話です(笑)
今回はマンションの2階部分にあるエアコンの交換‥なのですが
マンションと隣家の局所、しかも壁面に室外機があるお客様
足場屋さんに力を借りるしかありませぬ‥
足場を朝一番に建ててもらって、9時ころから施工開始です
部屋には利かなくなってしまったエアコン君‥
今までありがとう、お疲れさまでした
室外機にはお客様の部屋の窓からアクセス
新旧の室外機はここからの搬送になるので、厚手の毛布で傷防止

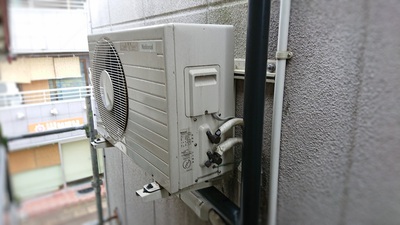

古いナショナル（現パナソニック）の室外機も見納め‥
旧式の室外機ってめっちゃ重いのよね(苦笑)
うーん、ただそれだけ性能も良かったということかもしれないんだけど、
今のパナソニックの室外機って本当に軽いんですよー
古い室外機は2人で搬送したけど、新しい室外機は1人で十分(笑)
余裕で階段行き来できちゃうんですから不思議なんですよね
これからのエアコンはパナソニックのエオリア
部屋に合わせた 『CS-289CF』 10畳用を設置していきます
パナソニックの 『Fシリーズ』 、こいつは、最もスタンダードで
省エネ基準をクリアしたモデル
不要な機能が一切なく、今まで使っていたエアコンと使い方はほぼ同じ
ニオイやカビなどを気にされるのであれば、
このワンランク上のモデル 『Jシリーズ』 をお勧めします
古いエアコンを撤去中、室内機裏側の配管部分に小動物の糞が‥
もし粘土で穴埋めしていなかったら室内にまで‥
これだから粘土処理が大切なんですよ
そういえば先日 Twitter 上にて
「斜めにエアコンを設置されてしまった(泣)」 というつぶやきが‥
確かにとんでもなく斜めに設置されていましたが、あれはまずい

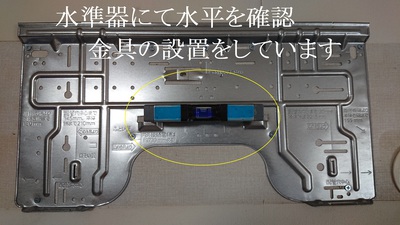

僕もできる限り水平になるように水準器にて確認し、
エアコン設置金具を取り付けしています。
まずい施工だなぁ‥とは感じたものの、
建物の条件によっては斜めに見える場合もあることも書いておきます
それは家自体のゆがみ
僕も毎度水準器とスケール（長さを測るメジャー）で位置を調べますが、
天井が斜めに歪んでいる場合もあるんですよー
ほら、この建物は鉄筋コンクリートですが、天井面は木構造か、
もしくは軽量鉄骨天井だと思われます。
水準器を当ててみると‥水平じゃなかったり‥
あるんですよこういうことが
不良施工した方を擁護するわけではありませんが、
こういったこともあるんだよと、お客様方にも知っていてほしくて書きました。
僕も時々聞かれることがあります。
「なんかエアコン斜めじゃない？？」 って
その場合は天井面や建物自体が傾斜しているんです
なので、水準器当てて、実際に見ていただき納得いただいています。
話がそれてしまいましたね
言い訳がましくてごめんなさい。
室外機も設置して、エアパージして作業は順調そのものです
ガスを充填してエアコンの試運転開始
調子は上々です
作業がすべて完了したら最後は試運転
はい、問題なく起動して涼しい風が室内を満たし始めました
エアコン設置には資格が不要（電気工事士は必要と思う）です。
なのでどんな方でもエアコンを設置することができてしまう時代
YouTubeを開けばエアコンの取り付け方なんていくらでも出てきます
ますますプロの自分たちが良い仕事をしなければならない。
誰が見ても恥ずかしくない施工を心がけていかねばなりませんね
さーて、今日はエアコン設置はお休みして通常工事で行きます。
やべー熱く語りすぎて時間が押してしまった
現場へ行ってきます
************
***
池田電工へのお問い合わせ方法は以下の通りです。
電話 0577-34-2633 （繋がりにくい場合があります）
FAX 0577-34-2829
携帯 090-1096-1567 （直通で僕が出ます）
Mail
ikedadenkou@gmail.com
※すぐにお返事できない場合があります、ご了承ください。
お気軽にお問い合わせください
（融資・車輌買取等の電話・FAXはご遠慮願います。）
2019年05月17日
本日仮設引き込み♪ 長尺ものの巻取り豆知識もどうぞ(笑)
昨日は今日仮設電源を引込するためポールを建ててきました
工事現場でよく見かける仮設の電源ポール‥
あれも電気工事屋さんが自分で準備しています
工事現場では必須の工事用電源。
今回も新築の現場用に準備させていただきました
6m のポールを建てる際に必ずやらねばならないことは、
根入れを 6分の1 埋設しなくてはいけないのです
つまり 6m のポールだから 1m は埋めなければならないということ
そして、地上から最低でも 4m 以上の引込電線との離隔を確保する
必須になります。
朝から穴掘り道具でせっせと掘るんだけど、今日は大当たりの日
石がめっちゃ出てくる
さすが埋め立て地、大きい石から小石まで様々ですなぁ。
大きい石にぶち当たったら、時間かけて金属の棒で破砕
穴は専用の道具で手堀りするんだけど、石があると歯が立たん
すごく調子のいい日だと穴掘りタイムが最長でも20分
今回は当たり日なので1時間コースでした
ようやく 90cm まで到達
夏日だったから汗だくですわ(笑) いい運動いい運動
90cm がいつも僕の問題発生ラインで、
なぜか毎度のごとく巨石が登場なぜだっ
なぜだっ今回は 95cm までが限界でした くぅーくやしい‥
くぅーくやしい‥続いて仮設電源のコンセントに接続するアース（接地）の測定。
電気工事士の三種の神器の一つ、アーステスターの登場です
問題ない数値であることを確認して撤収
ここで豆知識。
長いひもや電線を巻いていくとき、または出していくときに使えます
この長い電線どうやって巻いていると思いますか
実はすごく簡単で、大きな輪の場合なら、
持っている輪の右側に3回程度出し、続いて左側に3回‥
こんな感じで出していくと電線やロープが螺旋状になりませんよ
今回のような細い電線の巻取りならば、
右側で4回巻取り、左側で4回巻取り‥のような感じでやればOK
同じ方向に巻いて行ったり、
出して行ったりすると捻じれが出てしまうので、
短いものならいざ知らず、長尺ものの取り扱い時には注意が必要です
だまされたと思って、そういう状況が起きたときにやってみてください
5月の18日が地鎮祭ということで、これからが楽しみですね
お客様に10時休みのコーヒーをいただき、癒しの時間‥
汗かいた後のアイスコーヒーはうまいなぁ(笑)
(笑)もしやの雨の日地鎮祭となるかもというお話でしたが、
「雨降って、地固まる。」 ということを
我が家の地鎮祭の折に神主さんにお話しいただきました。
なのでむしろ良いことなのかもしれませんよ
新居の配線は僕が担当させていただきます。
ばっちりがっちり施工しちゃいますからね
工務店さんと一緒にいい家を作っていきましょう
ではでは、引込工事にいってきまーす
************
***
池田電工へのお問い合わせ方法は以下の通りです。
電話 0577-34-2633 （繋がりにくい場合があります）
FAX 0577-34-2829
携帯 090-1096-1567 （直通で僕が出ます）
Mail
ikedadenkou@gmail.com
※すぐにお返事できない場合があります、ご了承ください。
お気軽にお問い合わせください
（融資・車輌買取等の電話・FAXはご遠慮願います。）
2018年05月31日
炭素（黒鉛・グラファイト）は電気を通す！？ まさかの漏電原因！
んーなんだか意味不明で大げさなタイトル(笑)
電気の世界ではこんなこともあるのっ
なーんて、知っておくと良いこともあると、今日はそんなお話です

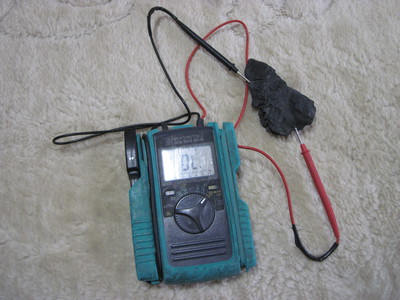

下の写真はあくまでイメージです(笑)
我が家のBBQ用の炭にテスター（計測器）を置いてみただけ
炭なら何でも電気を通すの
‥という訳ではありませんので混同に注意です
電気を通すのは黒鉛（グラファイト）になります。
でも炭（備長炭）は低効率が低いから電気も通るみたいだし‥？
僕が中学生のころ実際に見たのは、コンセントに金具を差し込んで、
その上にシャープペンの芯を置いた同級生のお馬鹿さん‥
先生がいないことをいいことに悪い実験‥
「バチバチっぼんっ」 と音を立ててすごい光が
あー‥やっちまったよ
今回の事例でちょっと気になって検索したら、分かりやすい動画が‥
真似は絶対NGなので紹介しませんが、
シャープペンの芯（グラファイト）は通電します
科学に精通しているわけではないの詳しいお話はできませんが、
今回のお話に出てくる炭素とは黒鉛（グラファイト）のこと。
これが原因で漏電したんです‥というお話です
お客様からお電話を頂いたのは日曜日。
「揚水するポンプが中電さんに漏電しているといわれて使えない‥」
こんな悲痛なお悩みでした
応急処置位できると考え、急いで現地へ
例によって、使用中止の札（シール）が施されていますな
絶縁抵抗値の状況を測定してみると‥
値が 0MΩ（メガオーム）
うー‥完全漏電状態です
ちなみに、電気回路が健全な状態であるときの値はこちら。
100MΩ（メガオーム） が最高の値となります
この状態では、使用中止がされている漏電遮断器をONにしても
すぐに自動で遮断されてしまうことでしょう‥
仮に無理やり電気を通電させてしまった場合、
揚水ポンプは確かに動くかもしれませんが、自身の感電の危険性、
他者への感電波及の可能性も非常に高まります
では漏電の原因を探ってみましょう。
電源盤の裏に取り付けられている制御盤。
こちら側の配線を順番に外していきつつ絶縁抵抗値を測定‥
漏電している配線を確実に特定しますよ
‥えっ‥
配線をすべて外したのにまだ絶縁抵抗値が 0MΩ（メガオーム） だと
揚水ポンプ自体の漏電は軽微なもので、特に使用に問題は無し。
本体も確認しましたが当然異常なし。
制御の絡みの配線は完全に漏電していたため使用は中止。
しかしそれでもまだ絶縁抵抗値は 「0」 のまま
まさか‥制御盤そのものの漏電なのかっ
‥こういう時は順番に装置の部品を浮かしていくのが良し。
とある部品を外した途端、
絶縁抵抗値が100MΩ（メガオーム） に回復
お前が犯人かっ‥遮断器（ブレーカ）

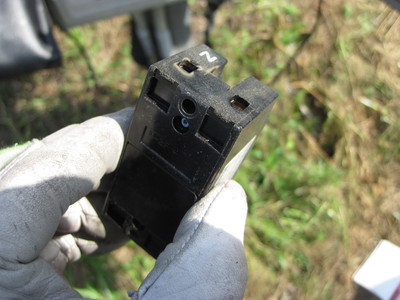

遮断器を良く見てみると、焦げた跡が‥
周囲が炭化、炭化というよりは黒鉛がこびりついたものなのでしょう。
この黒鉛（グラファイト）部分を電気が通電してしまい、
制御盤に締め付けられていたネジも通電。
鉄でできている制御盤の箱へ電気が流れ、地上へと漏電‥
こんな感じの電気の流れです

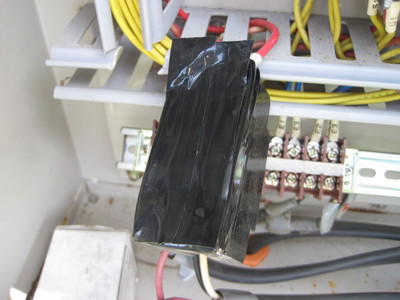

あいにく持ち合わせの遮断器がなかったため、
臨時の応急処理。
漏電しないように絶縁テープで保護し、揚水ポンプを起動させました
この状態であれば全く漏電していない状態が作れました
もちろんこれはこの日だけの臨時措置
田植えをするための揚水ポンプなので、復旧が1日ずれるだけでも
予定が大幅にくるってしまうのです
感電を避けるために
「遮断器には触らないように。」 とお客様に説明。
本来は揚水の自動制御ができる装置なのですが、
埋設された配線自体が完全に漏電していたため復旧を断念

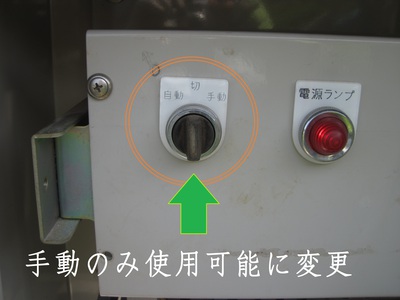

今後は手動操作で揚水を行っていただく事となりました。
もちろん工事を行えば自動揚水も復旧可能なのですが、
現在も自動制御での操作はしていないとのことでしたので、
あとは後日に遮断器を取替えれば復旧は完了しそうです
‥そして月曜日。
なんとか揚水は完了できたようで、操作がOFF状態。

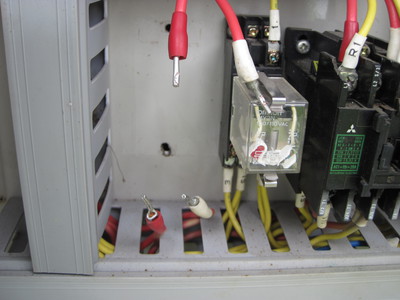

では遮断器を新しい物に交換します。
遮断器を変えるだけでなく、
再び遮断器に黒鉛が付着しないようにするため、
黒鉛が付着したであろう可能性を減らしますよ
現在、遮断器へ繋がっている配線の末端が細いのです‥
電流値的には問題ないのかもしれませんが、
接点部分の面積を大きくしたいので端子も交換しておきます
端子を磨き、遮断器を元通り取り付け。

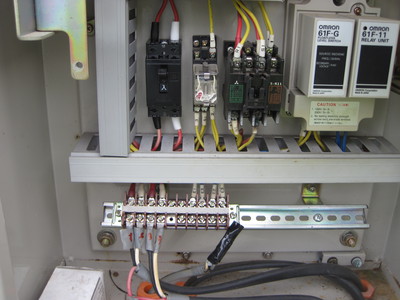

これにて制御盤はすべて健全な状態に回復いたしました
電気は目に見えないので、どこを電気が通って漏れているのか‥
測定器がなければ僕たちプロでも発見は困難です
後は経験で養った勘(笑)
(笑)でもこの勘というのは、経験でしか手に入らないのでとっても大事
今回もなんとかお客様の負担を減らしつつ復旧できて良かったです。
ご用命ありがとうございました
***************
池田電工へのお問い合わせ方法は以下の通りです。
電話 0577-34-2633 （繋がりにくい場合があります）
FAX 0577-34-2829
携帯 090-1096-1567 （直通で僕が出ます）
Mail
ikedadenkou@gmail.com
※すぐにお返事できない場合があります、ご了承ください。
お気軽にお問い合わせください
（融資・車輌買取等の電話はご遠慮願います。）
